Simpson Ancrage Pour Montants D’ossature Bois

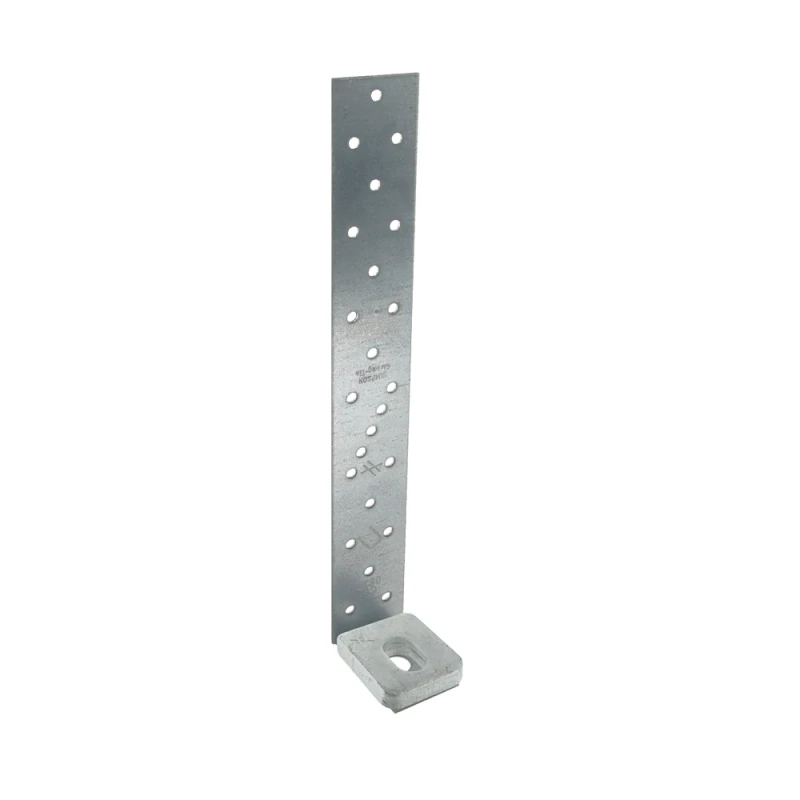

Ancrage pour montants d’ossature LG290 + rondelle US

L‘ancrage pour montant d’ossature AH et sa rondelle sont préconisés pour renforcer les murs ossature bois soumis à des efforts de soulèvement. Ce connecteur offre une reprise de charge importante en traction.

Caractéristiques

Ancrage en acier galvanisé S250GD + Z275 suivant NF EN 10346 de 2 mm d’épaisseur.
Inclus : les rondelles US40/50/10G en acier S235JR + finition galvanisation à chaud.

Avantages :

• Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,
• Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),

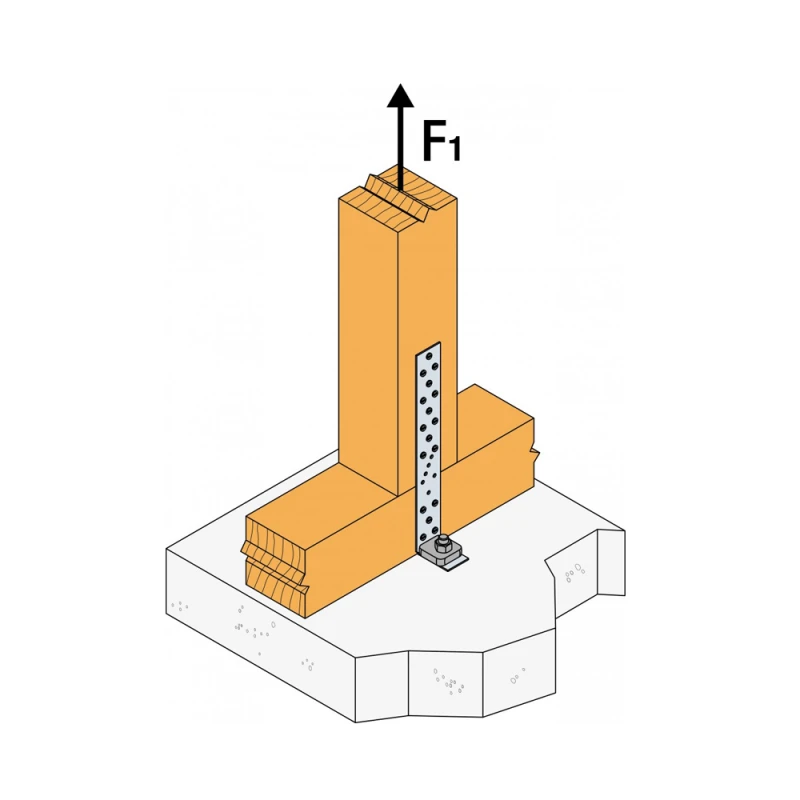

• Renforce la connexion montant – lisse basse en empêchant le soulèvement du montant : la dissipation d‘énergie s‘effectue ainsi au niveau du couturage.

Applications

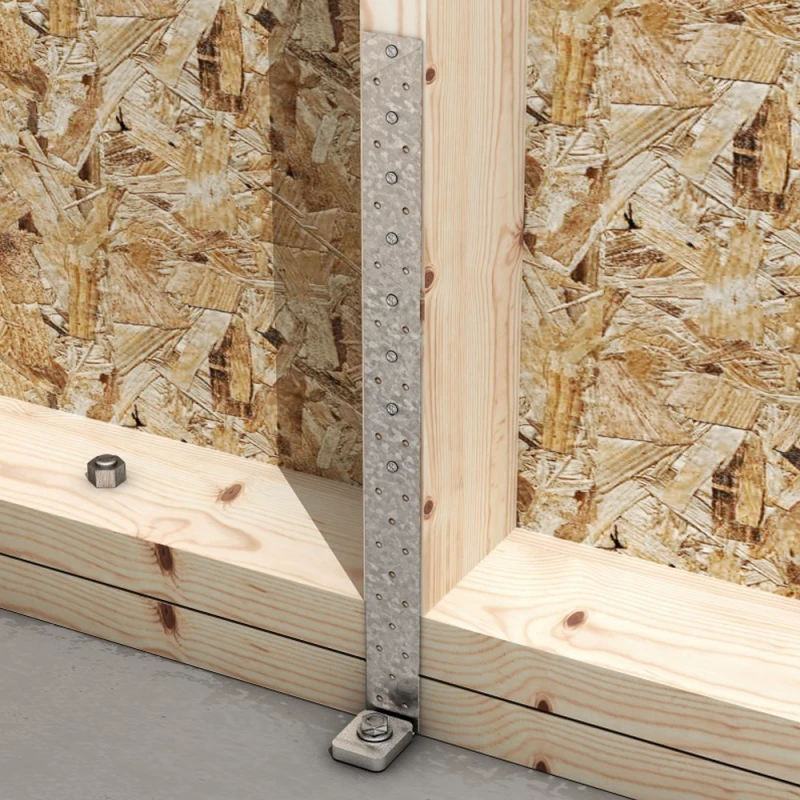

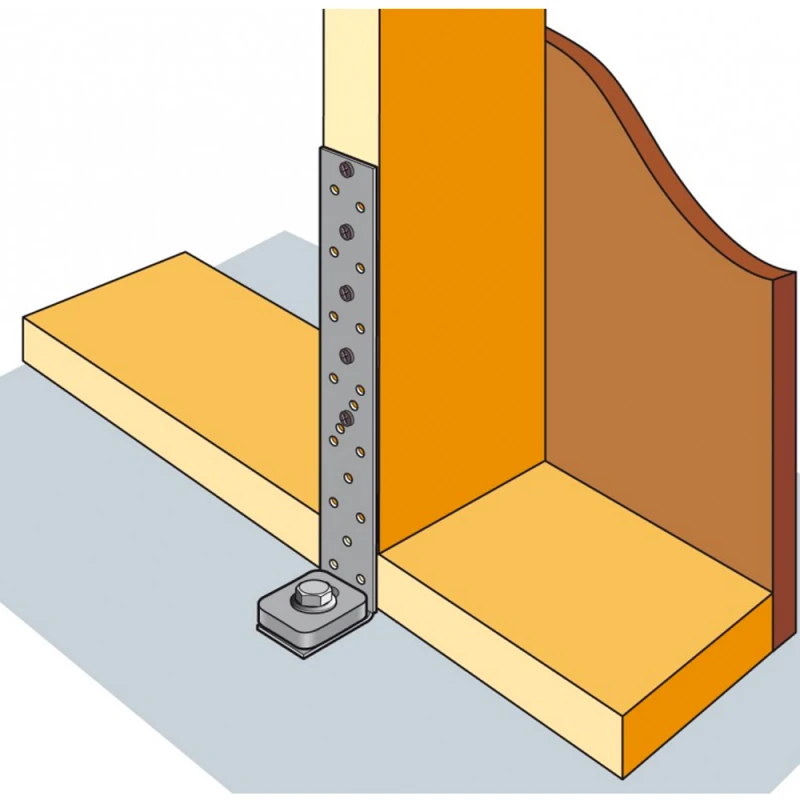

L’ancrage s’applique sur les supports porteur en bois et béton, et les portés en bois dans les montants ossature bois.

Sur béton :
Configuration 1 ou 2 :

• Cheville mécanique : WA M12-119/20,
• Ancrage chimique : résine AT-HP + tige LMAS M12-150/35.

Configuration 3 :

• Cheville mécanique : WA M12-219/120,
• Ancrage chimique : résine AT-HP + tige filetée LMAS M12 avec un tfix supérieur à l’épaisseur de bois à traverser + 12 mm.

Sur bois :

• Pointes annelées CNA Ø4.0×35 ou CNAØ4,0×50 (le nombre de pointes à utiliser dépend de la configuration d‘utilisation).

• Utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisément les distances aux bords,
• L’utilisation de la rondelle US40/50/10G est obligatoire pour garantir les efforts donnés dans le tableau ci-dessous. Celle-ci évite le dépliage de l‘ancrage AH lors du soulèvement.

PRÉCONISATION D’EMPLOI :
L’utilisation d‘ancrage AH + rondelle US40/50/10G est préconisée à l’extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture. Cette préconisation ne se substitue pas à une vérification faite par un bureau d‘étude compétent.
