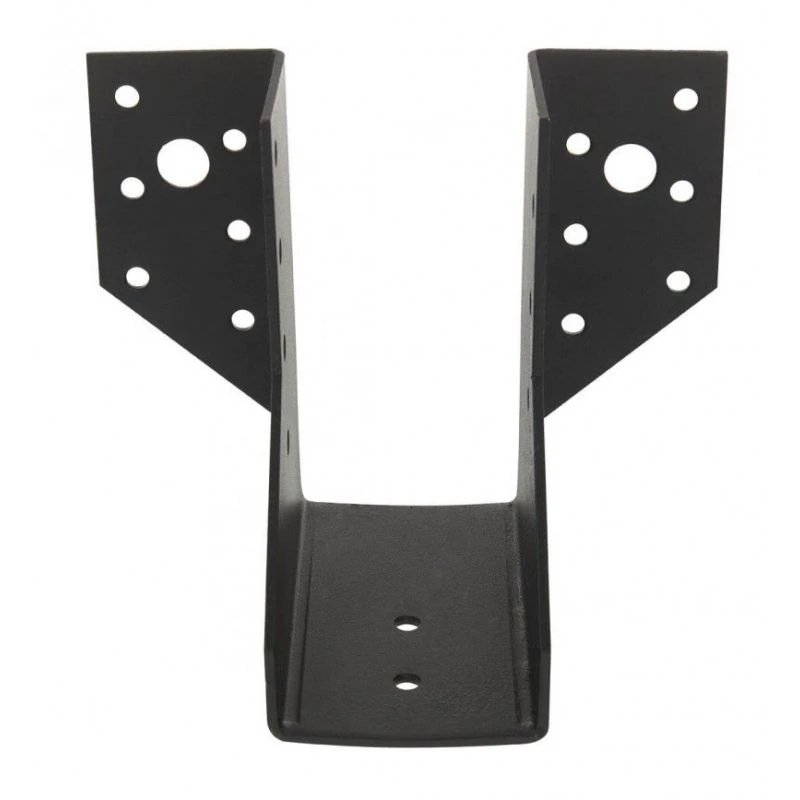

Sabot Simpson SAEPB – sabot métallique
Le sabot Simpson SAEPB est la même version que le sabot à mais en noir !
Son utilisation couvre un grand panel de mises en oeuvre. Les assemblages sont discrets, esthétiques, sans usinage à façon et contribuent à fiabiliser l’ouvrage.
Caractéristiques du sabot ailes extérieures
Le sabot ailes extérieures dispose des qualités suivantes :
Matière
- acier galvanisé S250GD + Z275 suivant NF EN 10346
- finition peinture en poudre polyester architecture RAL 9005
- épaisseur 2 mm
Avantages
- finition noire pour une grande discrétion dans la structure
- compatible avec les vis CSA5.0x35PB noires
- installation rapide et simple
Applications du sabot Simpson
Le sabot Simpson pourra être employé sur divers supports bois ou béton afin de venir soutenir vos structures.
Support
- porteur : béton, acier, bois massif, bois lamellé-collé, bois composite
- porté : bois massif, bois lamellé-collé, bois composite
Domaine d’utilisation
- poutres : pannes, solives, chevrons
- pergolas
- carports
- renforcement d’assemblages existants
Mise en oeuvre du sabot ailes extérieures
Qu’il s’agisse d’une application bois ou béton, le sabot ailes extérieures SAEPB conviendra parfaitement.

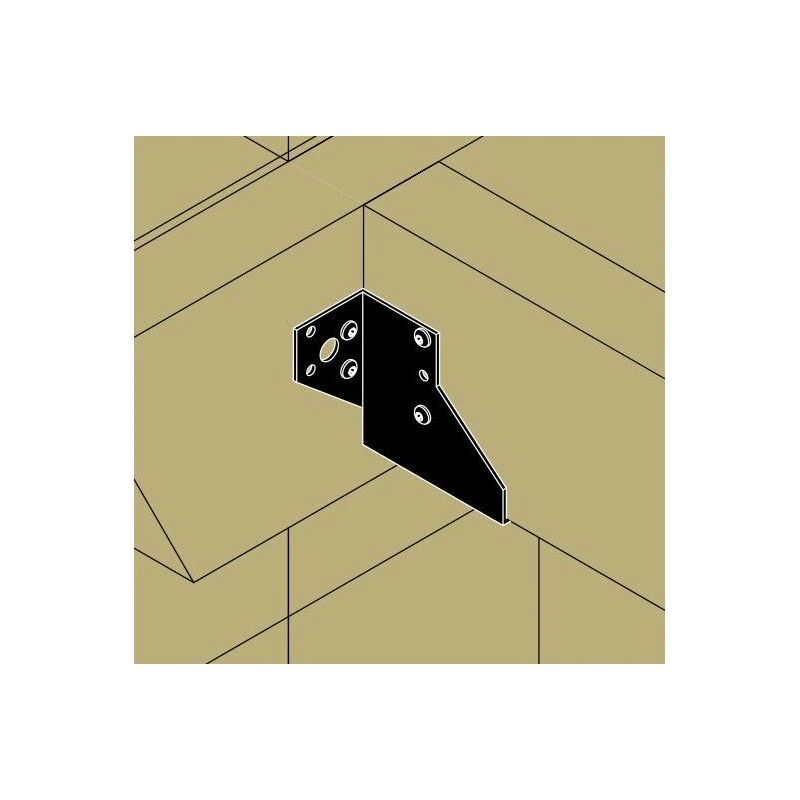

Sur bois
- tracer l’emplacement de la poutre portée sur le porteur
- présenter le sabot et préfixer les ailes de chaque côté
- ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut qu’en bas pour faciliter l’installation de la poutre portée
- finaliser la fixation sur chaque aile
- présenter la poutre portée dans le sabot et la fixer en vissage partiel ou total
Sur béton
- méthode 1 : tracer l’emplacement des perçages en appliquant le sabot sur la poutre
- méthode 2 : tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages
- percer le support avec un forêt adapté
- présenter le sabot et fixer sur le support avec des goujons d’ancrages
- présenter la poutre portée dans le sabot avant de la fixer
